授时型终端

1  产品介绍

授时安全隔离防护装置采用先进的防欺骗抗干扰技术，能够有效检测识别欺骗干扰信号，并快速对异常信号进行关断、切换，消除欺骗干扰影响。授时安全隔离防护装置内置信号生成模

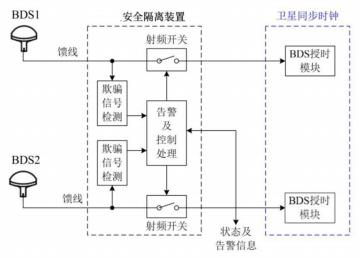

块，具备卫星导航信号模拟功能，能够自主产生安全可信的导航信号，为后端授时设备提供可信不间断授时。授时安全隔离防护装置可通过原位加固的方式，帮助用户实现授时安全防御，广泛应用于各精密授时行业的安全加固，产品应用及连接示意图如下图所示：

1.1 主要功能

卫星接收功能：BDS B1I 、GPS L1CA；

干扰检测及告警：检测到底噪提高后及时告警；

欺骗检测及告警：判断、识别欺骗信号并告警；

馈线检测及告警：实时检测馈线是否存在开路、短路及损耗过大等异常情况并发出告警；

馈线短路保护功能：馈线长期处于短路状态时，不损坏设备内部器件（短路排除后，设备可自动恢复）；

同步保持：生成信号可对天与真实导航信号保持同步，为后端设备提供高精度授时信号；

拒止维持：卫星导航信号拒止时，自主为现有 BDS/GPS 授时系统提供不中断的授时服务；

频点隔离：及时将欺骗、干扰信号（GPS 欺骗、GPS 压制干扰、BDS 欺骗、BDS 压制干扰等）隔离，保证生成信号不受影响；

远程监控：远程Web  界面监控设备工作状态，设置工作参数；

告警指示：指示灯包括电源状态指示、同步保持状态指示、拒止维持状态指示、运行状态指示、设备故障状态指示、天线故障指示、信号生成状态指示、干扰指示、欺骗指示；

告警接点控制：通过干接点输出装置失电告警、装置输入信号/模块异常告警、BDS 信号状态、 GPS 信号状态；

1.2 性能指标

表 1  授时安全隔离防护装置性能指标

2  外观与接口

2.1 外观尺寸

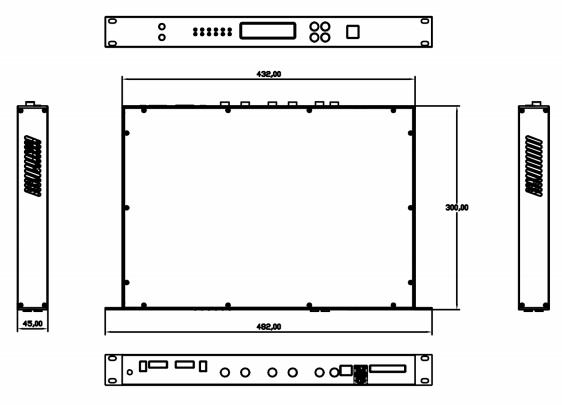

授时安全隔离防护装置采用 19 英寸标准机箱，1U 高度（宽 482mm，高 45mm，深 300mm）。注：机箱尺寸为安装尺寸，不包含前面板的提手和后面板的 BNC 接口高度。

图 1  外观尺寸图

2.2接口

2.2.1 显示屏

1）主页说明

图 2  主页

第一行显示隔离装置名称第二行显示北京时间；

第三行显示卫星输入 1 和卫星输入 2 的状态和电流检测，天线状态见表 2；

第四行显示 BDS 和 GPS 的可用卫星数目，以及生成 BDS 和 GPS 的卫星数目。

表 2  天线状态

2）菜单页说明

图 3  菜单页

在主页面点击“确认”键进入“菜单”页，“菜单”页包含以下内容：第一行是时钟模块状态显示功能；

第二行是设备信息显示功能；

第三行是整机配置功能；

第四行是日志查询功能。

3）时钟模块说明

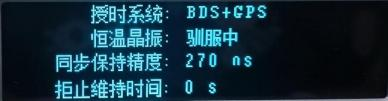

图 4  时钟模块页

在“菜单”页通过“←”、 “→ ”选中“时钟模块”，然后点击“确认”键进入“时钟模块”页，“时钟模块”页包含以下内容：第一行显示当前设备使用的授时系统，例如:BDS+GPS；

第二行显示恒温晶振的驯服状态；

第三行显示同步保持时的精度；

第四行显示设备进入拒止维持的时间。

4）设备信息说明

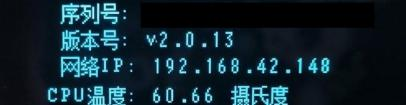

图 5  设备信息页

在“菜单”页通过“←”、 “→ ”选中“设备信息”，然后点击“确认”键进入“设备信息”页，“设备信息”页包含以下内容：

第一行显示当前的序列号；

第二行显示设备版本号，例如：V2.0.13；

第三行显示设备的网络 IP 地址，例如：192.168.42.148；

第四行显示设备当前的 CPU 温度。

5）整机配置说明

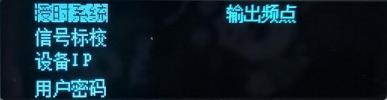

图 6  整机配置页

在“菜单”页通过“←”、 “→ ”选中“整机配置”，然后点击“确认”键进入“整机配置”页，整机配置页包含了授时系统配置、信号标校配置、设备 IP 配置、用户密码配置和输出频点配置一共有 5 项配置，每次进行配置需要进行密码验证，初始密码为 1234，验证时如图 7 所

示；

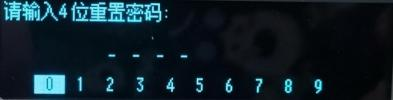

图 7  密码验证页

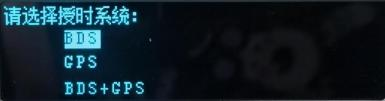

验证密码后可以配置整机授时系统，授时系统配置页如图 8 所示，进入后可以对整机授时系统进行配置，使用左右按键进行选择，可选择适合本地的授时系统。配置完成后，在“时钟模块”页面查看最新选择的授时系统。

图 8  授时系统配置页

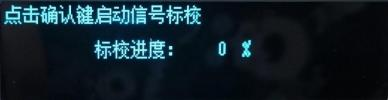

设备安装完成后，可以通过整机配置进行信号标校，信号标校配置页如图9 所示，进入后可以点击确认键启动信号标校，期间等待设备完成标校，不运行其他操作，当标校进度 100%时，设备会完成标校；

图 9  信号标校页

根据客户具体需要，可以配置整机 IP 地址，设备 IP 配置页如图 10 所示，进入后可以按照网络修改 IP，例如我要将设备 IP 修改为192.168.1.120（注意修改时不足 3 位请用 0 补齐），则需要输入：192.168.001.120。修改完成后可以通过“设备信息”页面查看最新的 IP 地址；

图 10  设备 IP 配置页

根据客户具体需要，可以修改整机的用户密码，用户密码修改页如图 11 所示，进入后可以修改用户密码，在输入栏内输入想要修改的密码即可，密码仅限数字，且为 4 位数，初始的用户密码为1234；

图 11  用户密码修改页

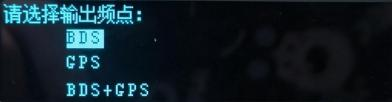

根据客户具体需要，可以配置整机生成信号的输出频点，输出频点配置页如图 12 所示，进入后可以对整机生成信号的输出频点进行配置，使用左右按键进行选择，选择输出频点确定即可；

图 12  生成信号输出频点配置页

6）设备日志查询说明

图 13  设备日志页

在“菜单”页通过“←”、 “→ ”选中“设备日志”，然后点击“确认”键进入“设备日

志”页，“设备日志”页包含以下内容：

第一行显示第 000 条日志；

第二行显示第 001 条日志；

第三行显示第 002 条日志；

第四行显示第 003 条日志；

可以使用左右键进行翻页，一共从 000-299 条日志，每一次翻页都可以查询设备记录的运行日志。

2.2.2指示灯

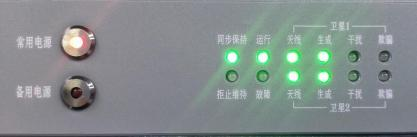

图 14  指示灯

指示灯详细状态指示如下表 6 所示。

表 6  指示灯状态

2.2.3装置接口

1）前面板

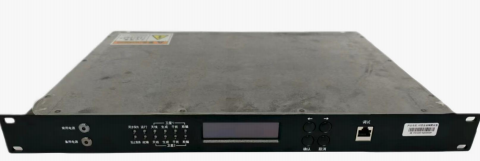

图 15  前面板

调试口是串口格式，波特率 115200，数据位 8bits，停止位 1bit，校验位无；目前主要用于设备调试。

2）后面板

图 16  后面板

（1） 干接点接口

干接点接口两个一组，一共四组，从左到右分别是电源 PWR、告警 ALM、BDS 状态和 GPS 状态。每组干接点状态断开表示正常，闭合表示异常告警。常闭接点，额定电压 30V，额定功率 150W。

（2）  网口 1 接口

网口 1 用于监控设备运行状态，默认 IP：192.168.42.120。

（3） 网口 2 接口

网口 2 用于监控设备运行状态，可以用于分电脑监控，默认 IP：192.168.42.120。

（4） 网口 3 接口

网口 3 用于程序升级和防欺骗参数控制，默认 IP 为：192.168.42.100。

（5） 1PPS 接口

输出 1PPS 秒脉冲信号，默认脉宽 100ms，上升沿有效，TTL 电平。

（6） 10MHz 接口

输出 10MHz 时钟正弦波信号。

（7） 卫星输出 1 和卫星输出2 接口

默认情况下卫星输出 1 和卫星输出2 接口输出相同的安全信号，可通过web 界面或者显示屏选择安全信号输出为单 BDS 、单 GPS 或 BDS+GPS 混合信号三种模式。

（8） 卫星输入 1 和卫星输入 2

支持双天线、单天线两种工作模式具体配置如下：

（9） 常用电源和备用电源接口

常用电源和备用电源为冗余热备，每个电源都是交流、直流自适应、110V/220V 自适应。当接入电源后，按下开关至“-”时，设备电源导通；按下开关至“o”时，设备电源截止。

电源从左到右线序分别为 L/+ 、N/- 、PE，如果线序错误，将对操作人员和设备造成严重伤害，使用前请务必仔细核对线序。使用过程中，上电前务必先插凤凰端子（  ），再插三线插头（  ）；下电后务必先拔三线插头(  )，再拔凤凰端子( );

（10）接地端子

接地端子为直流接口，可通过接地 M3 螺钉，压环，接入机柜地线。
